二位四通和三位四通比例方向閥直控式，閥芯不帶位移電反饋，不帶/帶集成式放大板（OBE）。特征：

-直控式比例閥，不帶位移電反饋，4WRE型帶集成式放大板（OBE）

-控制液流的方向和流量

-閥的控制通過帶中心螺紋的比例電磁鐵來實現，線圈可單獨拆卸

-底板安裝：孔型負荷ISO4401

-閥芯由彈簧對中

-電控器

·4WRA：

-采用歐洲卡制式的數字或模擬放大器（單獨訂購）

-模擬模塊放大器

該二位四通和三位四通比例方向閥為直動式，底板安裝；由比例電磁鐵操作，比例電磁鐵帶中心螺紋，線圈可單獨拆卸，電磁鐵的控制可通過外置式電控器（4WRA型）或集成式電控器（4WRAE型）實現。

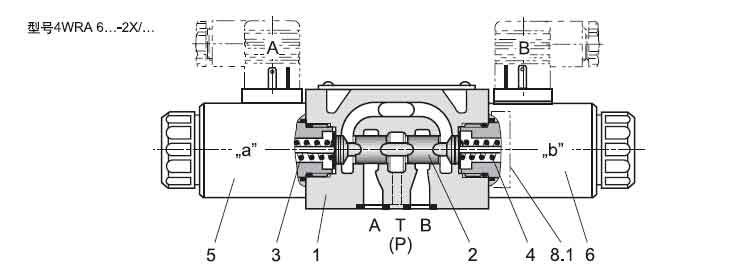

結構：

該閥由下列部分組成：

-帶安裝底面的殼體（1）

-帶對中彈簧（3和4）的控制閥芯（2）

-帶中心螺紋的電磁鐵（5和6）

-可選帶集成式放大板（7）

工作原理：

-電磁鐵（5和6）不帶電時，對中彈簧（3和4）將控制閥芯（2）保持在中位

-比例電磁鐵得電被激勵后，會直接推動控制閥芯（2）

例如：控制電磁鐵“b”（6）被激勵

→控制閥芯（2）被推向左側，位移與輸入電信號成比例

→這是，P口至A口及B口至T口通過閥芯與閥體形成的節流孔接通，節流特性為漸進式

-電磁鐵（6）失電

→控制閥芯（2）被對中彈簧（3）重新推回中位
