      語言

      中文
      英文
      R165163910
      產品型號:R165163910 產品描述:鋼制重載滑塊 FNS-法蘭型 標準長 標準高 滾珠滑塊的密封不帶滾珠鏈
      產品規格:65
      預緊等級:C3
      精度等級:UP
      查看更多>>
      產品概述 主要參數 資料下載 授權證書 應用范圍 返回列表
      產品概述

      滾珠導軌滑塊

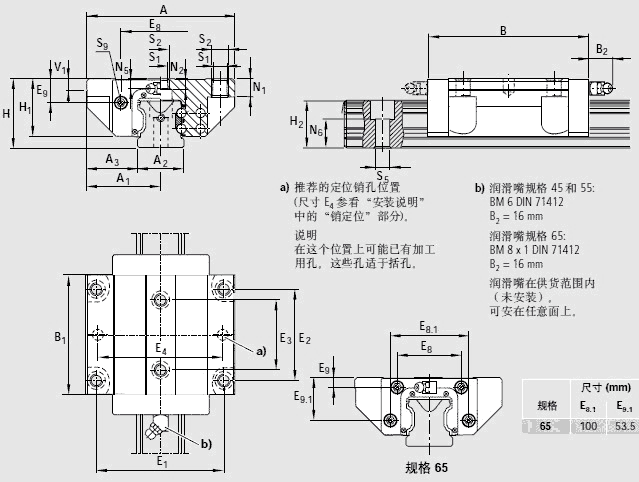

      主要參數




      A 170
      A1 85
      A2 63
      A3 53.5
      B 188
      B1 139.5
      E1 142
      E2 110
      E3 82
      E8 76
      E8.1 100
      E9 11.0
      E9.1 53.5
      H 90
      H1 76
      H21) 60.15
      H22) 59.85
      K3 16
      N1 23
      N2 14.0
      N6±0.5

      38.5


      S1 14.6
      S2 M16
      S5 18
      S9

      M4*7


      T 150
      V1 15
      重量 10.25
      額定載荷C3) 123000
      額定載荷 C03) 192700
      額定轉矩 Mt3) 4850
      額定轉矩 Mto3) 7610
      額定轉矩 ML3) 2430
      額定轉矩 ML03) 3815

      1)尺寸H2帶防護帶
      2)尺寸H2不帶防護帶
      3)不帶滾珠鏈的滾珠滑塊的額定載荷和轉矩。
         額定運動載荷和額定動轉矩是以100,000米行程為基礎確定的(根據ISO 14728-1),但實際中經常是以50,000米行程為基礎。
         在此情況下,表格中的C、Mt和ML的值乘以1.26。

      資料下載
      授權證書


      應用范圍

      機床、木工機械、激光切割等
