      語言

      中文
      英文
      R165132220
      本型號為我公司的常備庫存型號,歡迎各位朋友通過添加微信或者來電詢價。
      產品型號:R165132220 產品描述:鋼制標準滾珠滑塊 FNS-法蘭型 標準長 標準高 滾珠滑塊的密封不帶滾珠鏈
      產品規格:35
      預緊等級:C2
      精度等級:P
      查看更多>>
      產品概述 主要參數 資料下載 授權證書 應用范圍 返回列表
      產品概述

      滾珠導軌滑塊

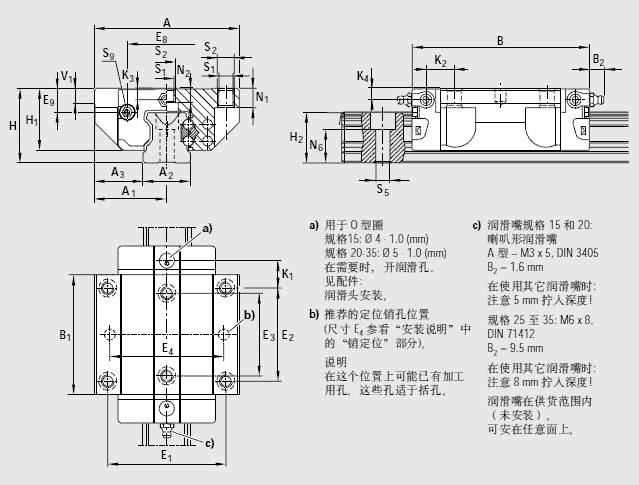

      主要參數

      A 100
      A1 50.0
      A2 34
      A3 33.0
      B 110.5
      B1 77.0
      E1 82
      E2 62
      E3 52
      E8 58.00
      E9 17.35
      H 48
      H1 40.40
      H21) 32.15
      H22) 31.85
      K1 14.50
      K2 16.0
      K3 6.90
      K4 6.90
      N1 12.0
      N2 10.15
      N6±0.5

      20.5


      S1 8.5
      S2 M10
      S5 9.0
      S9

      M3*5


      T 80
      V1 8.0
      重量 1.60
      額定載荷C3) 41 900
      額定載荷 C03) 54 000
      額定轉矩 Mt3) 890
      額定轉矩 Mto3) 1 160
      額定轉矩 ML3) 440
      額定轉矩 ML03) 565

      1)尺寸H2帶防護帶
      2)尺寸H2不帶防護帶
      3)不帶滾珠鏈的滾珠滑塊的額定載荷和轉矩。
         額定載荷和額定動轉矩是以100,000米行程為基礎確定的(根據ISO 14728-1),但實際中經常是以50,000米行程為基礎。
         在此情 況下,表格中的C、Mt、和ML的值乘以1.26。

      資料下載
      授權證書


      應用范圍

      機床、木工機械、激光切割等

      請輸入您的郵箱,我們將會使用[email protected]郵箱發送給您文檔的下載地址

      您的郵箱
      提交
