      語言

      中文
      英文
      R162272220
      產品型號:R162272220 產品描述:鋼制標準滑塊 SNS-窄型 標準長 標準高 滾珠滑塊的密封不帶滾珠鏈
      產品規格:30
      預緊等級:C2
      精度等級:P
      查看更多>>
      產品概述 主要參數 資料下載 授權證書 應用范圍 返回列表
      產品概述

      滾珠導軌滑塊

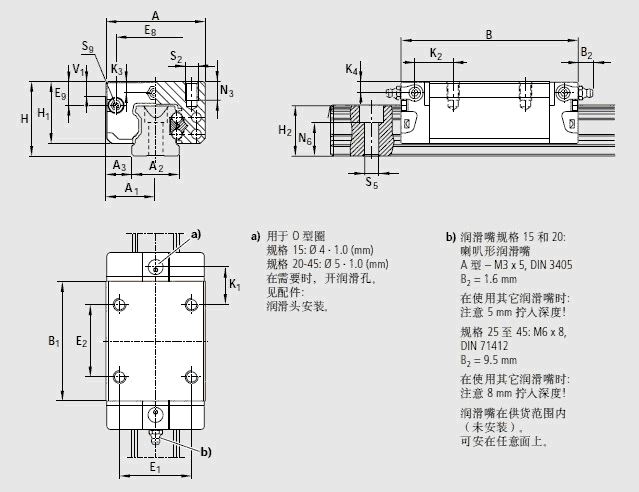

      主要參數

      A 60
      A1 30
      A2 28
      A3 16.0
      B 97.7
      B1 67.4
      E1 40
      E2 40
      E8 48.40
      E9 14.60
      H 42
      H1 35.35
      H21) 28.55
      H22) 28.35
      K1 20.00
      K2 21.70
      K3 6.05
      K4 6.05
      N3 12.0
      N6±0.5

      17.0


      S2 M8
      S5 9.0
      S9

      M3*5


      T 80
      V1 7.0
      重量 0.85
      額定載荷C3) 31 700
      額定載荷 C03) 41 300
      額定轉矩 Mt3) 540
      額定轉矩 Mto3) 720
      額定轉矩 ML3) 290
      額定轉矩 ML03) 380

      1)尺寸H2帶防護帶
      2)尺寸H2不帶防護帶
      3)不帶滾珠鏈的滾珠滑塊的額定載荷和轉矩。
         額定載荷和額定動轉矩是以100,000米行程為基礎確定的(根據ISO 14728-1),但實際中經常是以50,000米行程為基礎。
         在此情 況下,表格中的C、Mt、和ML的值乘以1.26。

      資料下載
      授權證書


      應用范圍

      機床、木工機械、激光切割等

      請輸入您的郵箱,我們將會使用[email protected]郵箱發送給您文檔的下載地址

      您的郵箱
      提交
