      語言

      中文
      英文
      R165182220
      產品型號:R165182220 產品描述:鋼制重載滾珠滑塊 FNS-法蘭型 標準長 標準高 滾珠滑塊的密封不帶滾珠鏈
      產品規格:20
      預緊等級:C2
      精度等級:P
      查看更多>>
      產品概述 主要參數 資料下載 授權證書 應用范圍 返回列表
      產品概述

      滾珠導軌滑塊

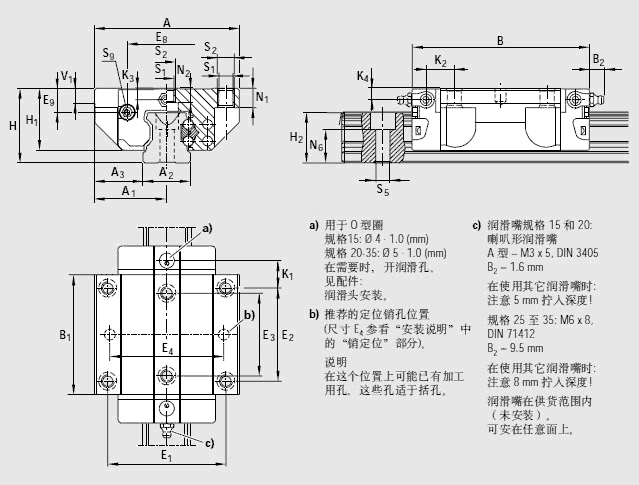

      主要參數

      A 63
      A1 31.5
      A2 20
      A3 21.5
      B 75.0
      B1 49.6
      E1 53
      E2 40
      E3 35
      E8 32.50
      E9 7.30
      H 30
      H1 25.35
      H21) 20.75
      H22) 20.55
      K1 11.80
      K2 11.8
      K3 3.35
      K4 3.35
      N1 7.7
      N2 5.20
      N6±0.5

      13.2


      S1 5.3
      S2 M6
      S5 6.0
      S9

      M3*5


      T 60
      V1 6.0
      重量 0.45
      額定載荷C3) 18 800
      額定載荷 C03) 24 400
      額定轉矩 Mt3) 240
      額定轉矩 Mto3) 310
      額定轉矩 ML3) 130
      額定轉矩 ML03) 165

      1)尺寸H2帶防護帶
      2)尺寸H2不帶防護帶
      3)不帶滾珠鏈的滾珠滑塊的額定載荷和轉矩。
         額定載荷和額定動轉矩是以100,000米行程為基礎確定的(根據ISO 14728-1),但實際中經常是以50,000米行程為基礎。
         在此情 況下,表格中的C、Mt、和ML的值乘以1.26。

      資料下載
      授權證書


      應用范圍

      機床、木工機械、激光切割等
