      R166519320
      產品型號:R166519320 產品描述:鋼制標準滾珠滑塊 FKS-法蘭型 短 標準高 滾珠滑塊的密封不帶滾珠鏈
      產品規格:15
      預緊等級:C0
      精度等級:H
      查看更多>>
      產品概述 主要參數 資料下載 授權證書 應用范圍 返回列表
      產品概述

      滾珠導軌滑塊

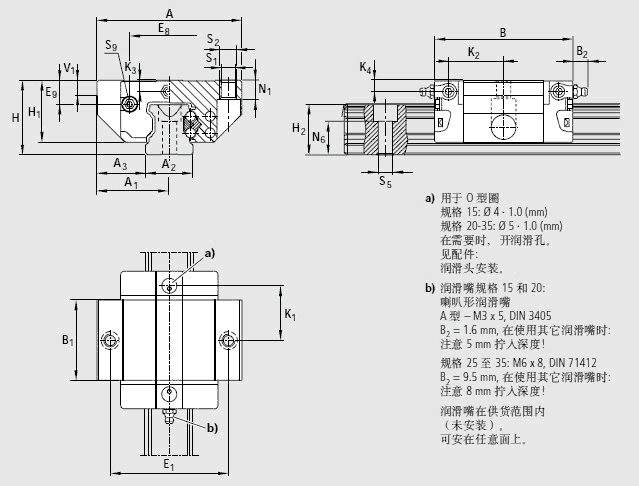

      主要參數

      A 47
      A1 23.5
      A2 15
      A3 16.0
      B 44.7
      B1 25.7
      E1 38
      E8 24.55
      E9 6.70
      H 24
      H1 19.90
      H21) 16.30
      H22) 16.20
      K1 16.25
      K2 17.85
      K3 3.20
      K4 3.20
      N1 5.2
      N6±0.5

      10.3


      S1 4.3
      S2 M5
      S5 4.4
      S9

      M2.5*3.5


      T 60
      V1 5.0
      重量 0.15
      額定載荷C3) 5 400
      額定載荷 C03) 8 100
      額定轉矩 Mt3) 52
      額定轉矩 Mto3) 80
      額定轉矩 ML3) 19
      額定轉矩 ML03) 28

      1)尺寸H2帶防護帶
      2)尺寸H2不帶防護帶
      3)不帶滾珠鏈的滾珠滑塊的額定載荷和轉矩。
         額定載荷和額定動轉矩是以100,000米行程為基礎確定的(根據ISO 14728-1),但實際中經常是以50,000米行程為基礎。
         在此情 況下,表格中的C、Mt、和ML的值乘以1.26。
      1060

      資料下載
      授權證書


      應用范圍

      機床、木工機械、激光切割等
