      滾珠導軌測量之滾珠導軌產品概覽和型號代碼

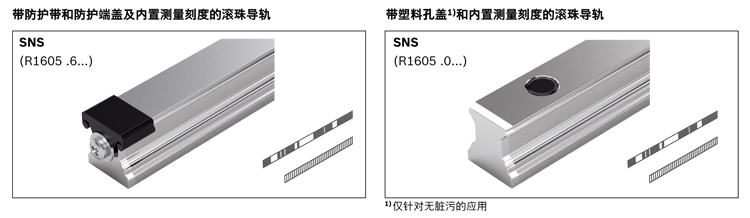

        帶防護帶和防護端蓋及內置測量刻度的滾珠導軌

        帶塑料孔蓋1)和內置測量刻度的滾珠導軌
      查看更多>>
      產品概述 主要參數 資料下載 授權證書 應用范圍 返回列表
      產品概述

      力士樂滾珠導軌MIS,是專業銑床光柵尺應用使用操作比較復雜等問題,完美解決集中的方案,可以完全替代光柵尺在滾珠直線導軌上面的應用.

      主要參數

      滾珠導軌測量

        可供設計形式



      SNS 滾珠導軌

      尺寸

      20

      25

      30

      35

      45

      P

      S

      P

      S

      P

      S

      P

      S

      P

      S

      ü

      ü

      ü

      ü

      ü

      ü

      ü

      ü

      ü

      ü



        ü           =   可供的設計型式

      滾珠導軌測量

      滾珠導軌測量

      滾珠導軌測量

        IMS-I

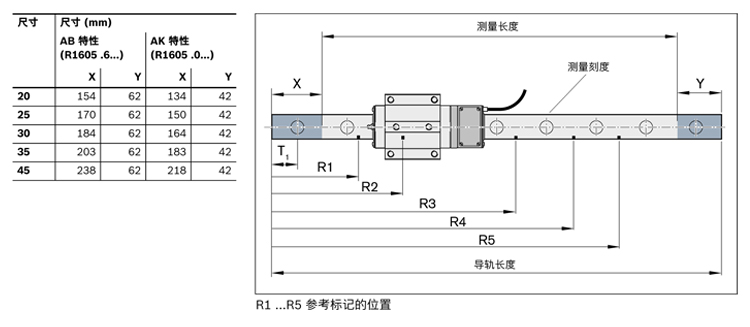

        單個參考標記的允許位置 (7 個編碼, 特征:R1 ...R5)

        因機械邊界條件,選擇參考標記應按照下圖。在X和Y范圍內不選擇參考標記。也即,針對R1...R5如此確定可能的位置,

        以便使其>X且>Y。位置的說明以1mm的步距。

        示例:規格20:R1=155mm,Rn =導軌長度-63mm,帶防護帶和防護端蓋(AB)。



        各個參考標記之間必須保持10mm的至少間距。

      滾珠導軌測量

      資料下載
      授權證書


      應用范圍

      機床、木工機械、激光切割等
