      R108761220
      產品型號:R108761220 產品描述:直線導套組件,開式,輕型精密串聯軸承座(鋁),兩個前置式密封圈
      查看更多>>
      產品概述 主要參數 資料下載 授權證書 應用范圍 返回列表
      產品概述

      博世力士樂滾珠導套和軸的品質經過數十年的驗證,適用于通用機械、專用機械、夾具和眾多特殊的應用場合。 博世力士樂提供多種標準款式產品。eLINE系列滾珠導套和直線導套組件采用無間隙結構。 它們已經預加潤滑脂,因此在整個壽命周期內均保證潤滑效果。產品規格范圍適用于軸徑8mm至40mm的軸。博世力士樂產品包括采用熱處理鋼、不銹鋼或鍍硬鉻處理的各種不同公差等級的軸。因此,應用范圍廣泛,包括腐蝕性環境。

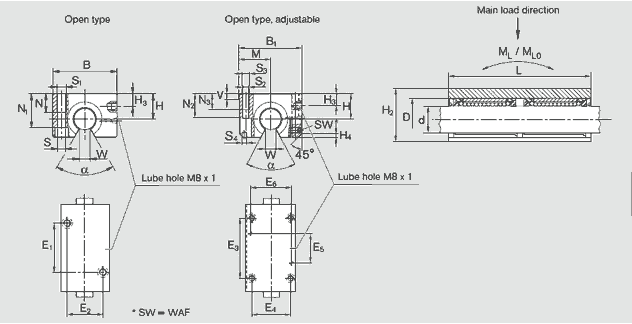

      主要參數



      ød 12
      D 22
      2) (+0.008,-0.016) 18
      H2 30
      H3 10
      M2) ±0.01 21.5
      B 42
      B1 43
      L  76
      E13) ±0.15 40
      E23) ±0.15 30
      E3 3)±0.15 56
      E43) ±0.15 32
      E5 24
      E6 34
      S 4) 5.3
      S1 M6
      S25) 4.3
      S3 M5
      S46) 4
      N 13
      N1 25
      N2 16.5
      N3 11
      V 5
      SW 2.5
      W7) 6.5
      H4 1.5
      角度a(0) 66
      徑向間隙 +28
      -1

      額定載荷4) (N) C 1720
      額定載荷4) (N) C0 1020
      縱向傾覆力矩(Nm)ML 11
      縱向傾覆力矩(Nm)ML0 7
      重量(KG) 0.22

      資料下載
      授權證書


      應用范圍

      機床、木工機械、激光切割等
